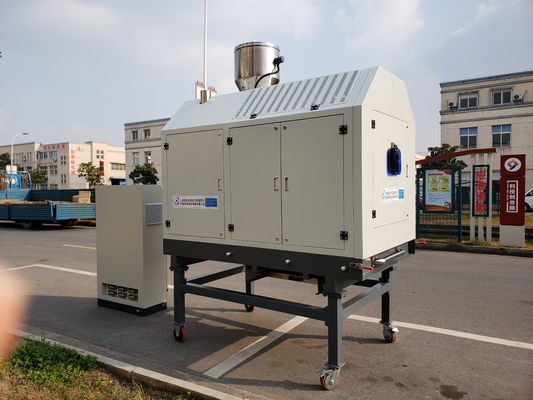

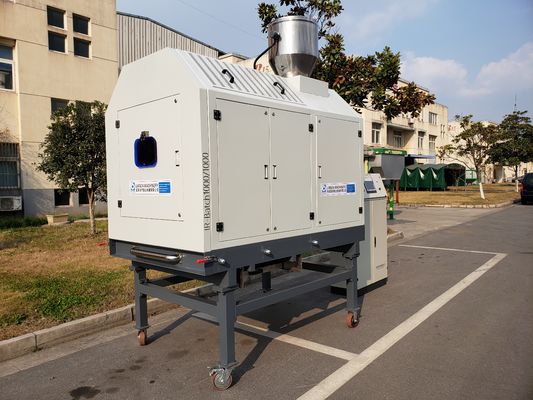

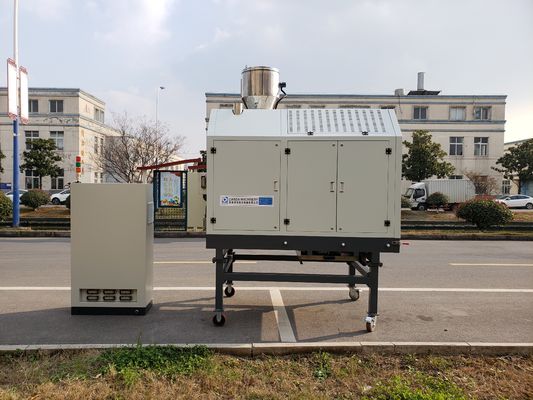

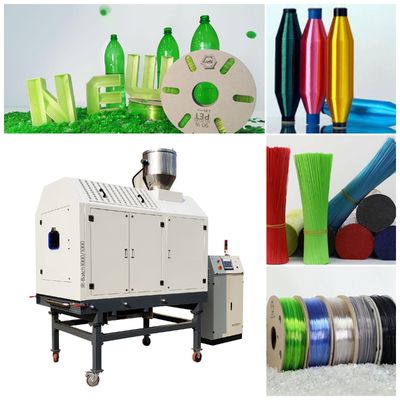

Infrarotdrehtrockner für das HAUSTIER-Einzelfadengarn, das Maschine herstellt
----- Zum trockenen und kristallisierten HAUSTIER blättern Chips vorher eingezogen zur Verdrängungs-Fertigungsstraße ab
>> Kristallisieren Sie und trocknende HAUSTIER Flocken bei einem Schritt
>> Trockenzeit 20mins
>> Abschließende Feuchtigkeit kann 50-70ppm sein
>> Sparen Sie 45-60% Energiekosten:

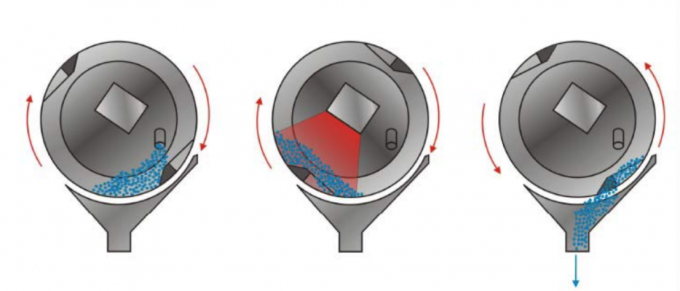

WIE MAN ARBEITET
1. Material, welches 2. entladende die Drehkristallisation 3. einzieht
Verarbeitung von Erklärung
1) am ersten Schritt, ist das einzige Ziel, das Material zu einer voreingestellten Temperatur oben zu erhitzen.
Nehmen Sie verhältnismäßig langsames der drehenden Trommel, die Infrarotlampen an, die Energie des Trockners an einem hochgradigen ist, dann hat das HAUSTIER Masterbatch eine schnelle Heizung bis die Temperaturanstiege zur voreingestellten Temperatur.
2) Kristallisationsschritt
Sobald das Material an die kritische Kristallisationstemperatur gelangt, wird die Geschwindigkeit der Trommel auf eine viel höhere drehende Geschwindigkeit erhöht, um die Aufhäufung des Materials zu vermeiden. Gleichzeitig wird die Infrarotlampenenergie wieder, die Kristallisation zu beenden erhöht. Dann wird die drehende Geschwindigkeit der Trommel wieder verlangsamt. Normalerweise ist der Kristallisationsprozeß nach 15-20mins fertig. (Die genaue Zeit hängt vom Eigentum des Materials) ab
3) Nach der Fertigung der verarbeitenden Kristallisation, entlädt die IR-Trommel automatisch das Material und füllt die Trommel für den nächsten Gang wieder.

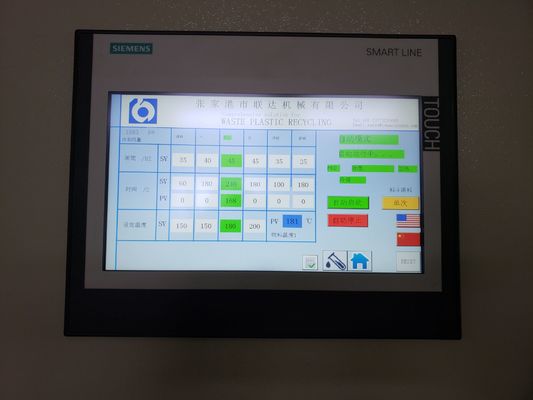

Das automatische Wieder füllen sowie alle relevanten Parameter für die verschiedenen Temperaturrampen wird völlig in der hochmodernen Touch Screen Steuerung integriert. Sobald Parameter und Temperaturverläufe für ein pecific Material gefunden werden, können Theseneinstellungen als Rezepte im Kontrollsystem gespeichert werden.
System-Vorteil durch IRD
|
Infrarot-Crystal Dryer-System und herkömmliches Dehumidifier&crystallizer-System
|
||
|
Beispiel: HAUSTIER Flaschenflocke Kapazität 500kg/h Kristallisiert und Trocknen Abschließende Feuchtigkeit 150-200ppm
|
||
|
Trockenzeit
|
10-15mins
|
Die Feuchtigkeit entziehen: 4-6 Stunden
|
|
Kristallisation: 2hours
|
||
|
Energieverbrauch
|
Über 120w/kg/h | Über 200w/kg/h |
|
IRD-Systemabwehr: 80W/kg/h Energiekosten: 0.073USD/kwh Ertrag 500kg/h Speichert 500×0.08×0.073= USD2.92 Funktionierenstunden/Jahr: 3000hours: USD8,760 5000hours: USD14,600 8000hours: USD23,360 |
||
|
Verarbeitung
|
Trockner und Kristallisation bei einem Schritt | Die Feuchtigkeit entziehen und Kristallisation bei 2 Schritten |
|
Kristallisation
|
Höherer Grad von Kristallinität, wenn Sie bei hohen Temperaturen, Kristallisation verlangt werden (180°C)
|
Normalerweise laufende Temperatur über 150°C,
|
Wie Infrarot-Crystal Dryer Dry?
Eigenschaften des Infrarottrockners (IRD)
>>Der Infrarotkristalltrockner ist die späteste trocknende Technologie, die zur Zeit entwickelt wird, und der Infrarotkristalltrockner benötigt nur 8-20 Minuten, Kristallisation und Trockner werden auf einmal, Rettungszeit, Strom, guter trocknender Effekt, bequeme Wartung und niedrige Kosten, die die höchste Leistungsfähigkeit zur Zeit ist, die beste Wahl für niedrige Energieverbrauch-Trocknermethode abgeschlossen.
>>Es gibt drei P.I.D-Temperaturüberwachungszonen, und die Kristalltrockentemperatur kann entsprechend den Eigenschaften der Rohstoffe eingestellt werden.
Infrarotprinzip
Infrarotprinzip
Die Frequenz des Infrarots ist ungefähr 1012 C/S | 5x1014 C/S, das ein Teil der elektromagnetischen Welle ist. Nahe Infrarotwellenlänge ist 0.75~2.5μ und reist gerade mit der Lichtgeschwindigkeit, und sie geht die Erde sieben und Halbzeiten pro Sekunde umher (ungefähr 300.000 Km/s). Es kann von der Lichtquelle gesehen werden, die es direkt dem erhitzt zu werden übermittelt wird Material und körperliche Phänomene der Absorption, Reflexion und Getriebe verursachen.
Darüber hinaus werden die Infrarotstrahlen, die vom Material beeinflussen nicht die Organisation des Materials eindringen und sich reflektieren, aber das absorbierte Gewebe in die Wärmeenergie wegen der molekularen Erregung umgewandelt, die die Temperatur des Materials veranlaßt zu steigen. HAUSTIER als Beispiel nehmend, können Kristallisation und Kristallisation in einer sehr kurzen Zeit erzielt werden. Die Trockentemperatur kann Energie nicht nur sparen, die physikalischen Eigenschaften von Liposomen beibehalten und den Wert IV erhöhen.
(Das Argument, zum des Wertes IV (Grenzviskosität) zu erhöhen muss durch Experimente weiter überprüft werden.)
|
Infrarot-Crystal Dryer
|
Umwälzheizung
|
|
| 1 |
Infrarottrocknung (IR): Hitze wird innerhalb der Kugeln adsorbiert. Plastik und Wasser ist ausgezeichnete IR-Adsorbente. Es dauert ungefähr 15 bis 20 Sekunden, zum einer Kugel völlig zu erhitzen
|
Convecting Trockner: Hitze leitet in die Kugel, Plastik ist ein schlechter Wärmeleiter. Es dauert ungefähr 30-50 Minuten, um eine Kugel enturely zu erhitzen
|
|
|
 |
|
|
Wasserdampfbewegungen zum kühlsten Bereich, Infrarotheizungsanfänge innerhalb der Kugeln und sofort Hitze wird in Richtung zur kühlen Luft geleitet. Diesbezüglich teilen Sie die Feuchtigkeit wird erhitzt und verdunstet sofort und arracted aus der Kugel heraus in die Kühlvorrichtungsluft in Phasen ein
|
Verdunstete Wasserbewegungen zum kühlsten Bereich, zu den Umwälzheizungsanfängen an der Oberfläche der Kugel und langsam Hitze wird zur Mitte geleitet. In dieser Phase wird die Feuchtigkeit zur kühleren Mitte der Kugeln angezogen. Trockner beginnt nicht einmal. Was mehr die Feuchtigkeitskonzentration innerhalb der Kugelzunahmen ist
|
|
|
|
|
|
|
Heizungsunterschiedprinziperklärung
|
||
|
Die körperliche Kraft für Feuchtigkeitsdiffusion ist ein Unterschied bezüglich der Temperatur und ein Unterschied bezüglich des partical Drucks 1)Ir-stellt ein hohes vaporisationrate auf Feuchtigkeit im Kern zur Verfügung 2)Die treibende Kraft für Diffusion ist ein Unterschied bezüglich der Temperatur zwischen der verdunsteten Feuchtigkeit und Luft 3)IR benutzte kühle Luft, so, das ein dauerhafter Unterschied bezüglich des partical Drucks immer verfügbar ist T-Partikel > T umgebend P-Partikel > P umgebend |
wenn die gesamte Kugel die gleiche Temperatur wie die heiße Luft erreicht hat, die Anfänge trocknet: 1)Verdampfungsrate ist niedrig 2)Verdunstetes Wasser wird vom Kern der Kugel zur Oberfläche transportiert 3)Die treibende Kraft für diese Diffusion ist ein Unterschied ist Partialdruck der Luft 4)Zu diesen Prozess sicherzustellen ist effektive trocknende Luft mit einem niedrigen Taupunkt wird angewendet im Allgemeinen.
|
|
|
|
|
|
Maschinen-Video
Kontaktdaten
WIE MAN DIE QUALITÄT SICHERSTELLT!
●Um die Genauigkeit jedes Teils sicherzustellen, werden wir mit einer Vielzahl der Berufsverarbeitungsausrüstung ausgerüstet und wir haben Berufsverarbeitungsmethoden in den letzten Jahren angesammelt.
●Jede Komponente, bevor Versammlung ausschließlich Steuerung benötigt, indem sie Personal kontrolliert.
●Jede Versammlung wird herein durch einen Meister aufgeladen, der Berufserfahrung für mehr als 20 Jahre hat
●Schließlich werden die Ausrüstung abgeschlossen, schließen wir alle Maschinen an und lassen die volle Fertigungsstraße laufen, um den stabilen Betrieb in der Fabrik der Kunden sicherzustellen
Unser Service
1.We liefert Prüfung, wenn der Kunde kommt, Fabrik zu besichtigen, um die Maschine zu sehen.
2.We liefert technische Spezifikation der Nebenmaschine, elektrisches Diagramm, Installation, Benutzerhandbuch und alle Dokumente, die Kunde für Klärungsgewohnheiten und die Anwendung der Maschine benötigte.
3.We stellt Ingenieure für helfende Installation und die Ausbildung der Arbeitskräfte an der Kundenseite bereit.
die Teile 4.Spare sind verfügbar, wenn sie erforderlich sind. Innerhalb der Garantiezeit stellen wir wir Ersatzteile frei zur Verfügung, und in Garantiezeit, versehen wir Ersatzteile mit Fabrikpreis.
5.We gewährt technische Unterstützung und repariert Service in der ganzen Lebenszeit.
